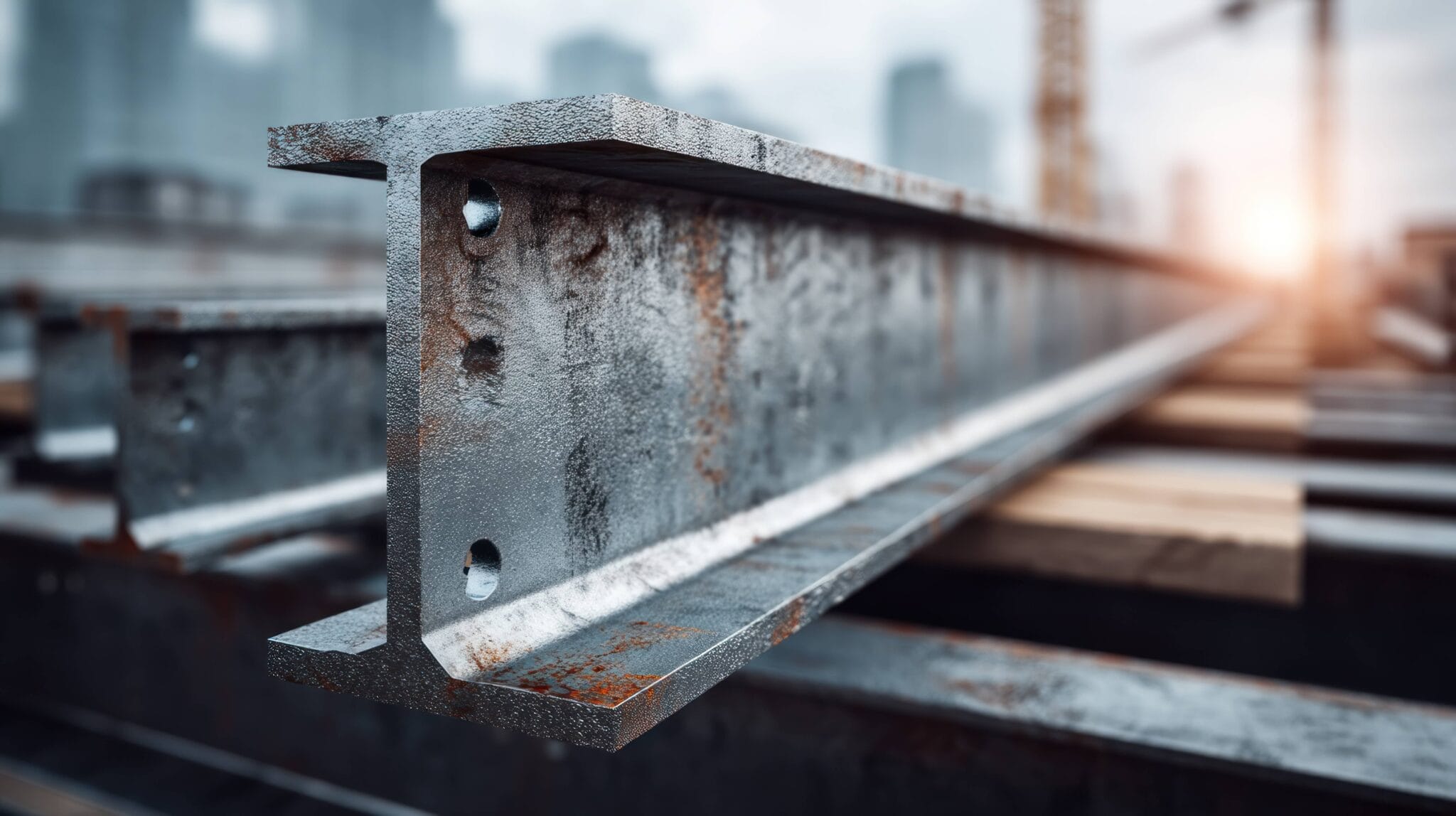

W świecie inżynierii lądowej niewiele elementów ma tak ikoniczny status jak dwuteownik. Jego charakterystyczny kształt, przypominający literę „I” lub „H”, stał się symbolem nowoczesnego budownictwa. Belki stalowe to elementy zaprojektowane do przenoszenia ogromnych obciążeń gnących, co czyni je niezastąpionymi przy wznoszeniu mostów, hal przemysłowych, biurowców oraz wszelkich obiektów o dużej rozpiętości dachów.
W tym artykule przyjrzymy się rodzajom belek stalowych, wyjaśnimy różnice między popularnymi oznaczeniami (IPE, HEB, HEA) oraz podpowiemy, jak dobrać odpowiedni profil do wymagań projektowych.
Dlaczego kształt dwuteownika jest tak efektywny?
Zanim przejdziemy do podziału produktów, warto zrozumieć fenomen ich budowy. Dwuteownik składa się z dwóch poziomych powierzchni zwanych półkami oraz łączącego je pionowego elementu – środnika.
Taka geometria pozwala na optymalne rozmieszczenie materiału. Większość masy skupiona jest w półkach, które znajdują się najdalej od osi obojętnej belki, co maksymalizuje moment bezwładności przekroju. W efekcie otrzymujemy element, który jest niezwykle sztywny i wytrzymały, a jednocześnie znacznie lżejszy niż pełny pręt stalowy o tej samej nośności.
Rodzaje belek stalowych: Przegląd standardów (IPE, HEB, HEA)
Wybór odpowiedniego typu belki zależy od kierunku i siły obciążeń, jakie będą na nią działać. Na rynku europejskim dominują trzy główne grupy kształtowników:
Belki IPE (Europejskie belki o równoległych półkach)
Profile IPE charakteryzują się większą wysokością niż szerokością półek. Są to typowe belki zginane, stosowane najczęściej jako płatwie dachowe, belki stropowe czy rygle ścienne. Ich konstrukcja jest zoptymalizowana pod kątem pionowych sił nacisku przy zachowaniu niskiej wagi własnej.
Profile HEB i HEA (Belki szerokostopowe)
Kształtowniki z grupy HE mają szersze półki, co zbliża ich przekrój do kwadratu.
- HEB: To standardowa, ciężka wersja belki o grubych ściankach, stosowana w miejscach o największych obciążeniach.
- HEA: To wersja lżejsza (pocieniona) w stosunku do HEB. Oferuje dużą sztywność przy mniejszej masie, co czyni ją bardzo ekonomicznym wyborem w budownictwie szkieletowym. Belki szerokostopowe świetnie sprawdzają się jako słupy nośne, ponieważ ich geometria zapewnia wysoką odporność na wyboczenie.
Dwuteowniki IPN
To klasyczne profile o nachylonych wewnętrznych powierzchniach półek. Choć są rzadziej stosowane w nowoczesnym budownictwie kubaturowym na rzecz IPE, wciąż znajdują zastosowanie w renowacjach starych obiektów oraz w specyficznych elementach maszyn.
Dobór gatunku stali: S235 czy S355?
W przypadku belek stalowych wybór gatunku ma kluczowe znaczenie ekonomiczne i konstrukcyjne.
- Stal S235: Najczęściej stosowana w prostych konstrukcjach, gdzie obciążenia nie są ekstremalne. Jest łatwo spajalna i najbardziej przystępna cenowo.
- Stal S355: Wykorzystywana w zaawansowanych projektach inżynierskich. Dzięki wyższej granicy plastyczności pozwala na zastosowanie mniejszych (lżejszych) przekrojów belek przy zachowaniu tej samej nośności, co przekłada się na mniejsze zużycie stali w całej inwestycji.
Prefabrykacja belek: Cięcie, wiercenie i spawanie
Belki stalowe rzadko trafiają na budowę w surowej formie. Proces ich przygotowania obejmuje szereg operacji:
- Cięcie na wymiar: Precyzyjne docinanie pod kątem prostym lub ostrym (np. dla konstrukcji dachowych).
- Otworowanie: Wykonywanie otworów pod połączenia śrubowe, co eliminuje konieczność spawania na placu budowy.
- Spawanie marek i żeber: Montaż dodatkowych blach wzmacniających, które pozwalają na łączenie belek ze słupami lub fundamentami.
Podsumowanie
Belki stalowe i dwuteowniki to kręgosłup współczesnej architektury. Ich różnorodność pozwala inżynierom na precyzyjne dopasowanie materiału do sił działających w konstrukcji – od lekkich dachów po ciężkie stropy przemysłowe. Kluczem do sukcesu jest wybór odpowiedniego profilu (IPE vs HEA/HEB) oraz dbałość o jakość materiału potwierdzoną atestami.
W StalPartner dostarczamy szeroki wybór kształtowników gorącowalcowanych, dbając o ich precyzyjne przygotowanie zgodnie z dokumentacją projektową.
Często Zadawane Pytania
Czy dwuteowniki można łączyć ze sobą na długość?
Tak, można je łączyć poprzez spawanie czołowe (wymaga to odpowiedniego przygotowania krawędzi i badań spoin) lub za pomocą nakładek i połączeń śrubowych. Każde takie połączenie musi być jednak zatwierdzone przez projektanta konstrukcji, aby nie osłabiło nośności elementu.
Jakie są maksymalne długości belek dostępnych w sprzedaży?
Standardowe długości handlowe to zazwyczaj 12, 14 lub 15 metrów. W przypadku transportu ponadgabarytowego możliwe jest dostarczenie dłuższych odcinków, jednak najczęściej projektuje się konstrukcje tak, aby łączenia wypadały w węzłach, co pozwala na transport standardowymi naczepami.
Co oznacza „belka ażurowa” i kiedy się ją stosuje?
Belka ażurowa powstaje poprzez rozcięcie środnika dwuteownika wzdłuż linii zygzakowatej i ponowne zespawanie połówek z przesunięciem. Pozwala to na zwiększenie wysokości belki (a tym samym jej sztywności) bez zwiększania jej masy. Otwory w środniku ułatwiają dodatkowo prowadzenie instalacji pod stropem.
